导电杆的制作方法

2019-11-06

    导电杆(排)是用于低电压,大电流的整流变压器,电炉变压器、箱式变压器等特种变压器的低压电极的出线。现有的变压器低压大电流引线----即导电杆或导电排,导电杆厂家还有用多级瓷瓶作为绝缘体包裹导电杆(排)从变压器内引出的装置,由于变压器内充满导热变压器油,多级磁瓶串联时每个磁瓶密封处均是可能的变压器油泄露点,而且变压器工作时内部有一定压力(0.5Kg),更容易使泄漏点漏油。另有一种在绝缘环氧树脂平板上引出导电杆的装置,其密封圈是平面接触,这种密封的可靠性不好。也有将密封圈直接套在电极上的导电杆装置,密封圈容易老化,影响了橡胶密封圈的工作寿命,从而易使变压器渗漏。这种渗漏对变压器的影响可能是灾难性的,甚至使大型变压器烧毁。


    本实用新型的目的是提供一种具有结构简单、密封性能好、加工安装方便、尤其是延长橡胶密封圈的工作寿命,亦使变压器工作可靠的导电杆(排)。

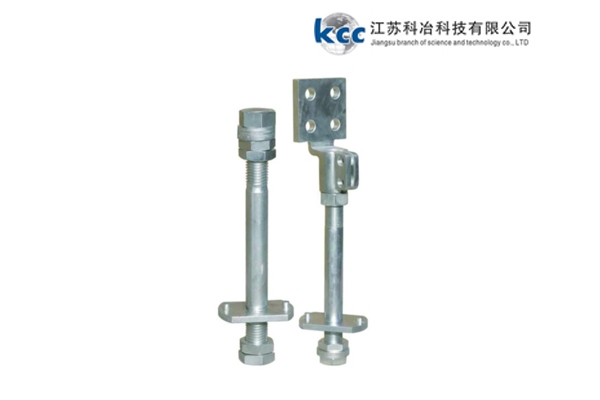

导电杆厂家

    本实用新型的目的是这样实现的一种导电杆,由绝缘层包裹金属电极杆插入变压器的低磁板孔内,并在导磁板的孔周围设有固定杆或孔,其特征是金属电极杆绝缘层与低磁板孔密合,在低磁板的外部的绝缘层上且与低磁板的贴合处设有密封圈,密封圈外部设有开设圆孔的固定压板,固定压板套在绝缘层上,固定压板的圆孔与绝缘层的截面相密合,固定压板边缘设有固定孔,用固定杆将低磁板和固定压板固定。


    本实用新型的进一步改进是在变压器低磁板的两面均设有密封圈。本实用新型的改进还包括压板上与密封圈接触的部位设有斜槽,可以压紧密封圈,低磁板上与密封圈接触的部位亦设有斜槽。


    本实用新型的特点是,结构简单、密封性能好、加工安装方便、尤其是其橡胶密封圈不与导电杆(排)接触,导电铜杆(排)的工作温度不能传到橡胶密封圈上,延长了橡胶密封圈的工作寿命,从而使影响变压器渗漏的主要缺点明显改善。
