武汉BJL-36KV/50A-600A套管

2019-11-01

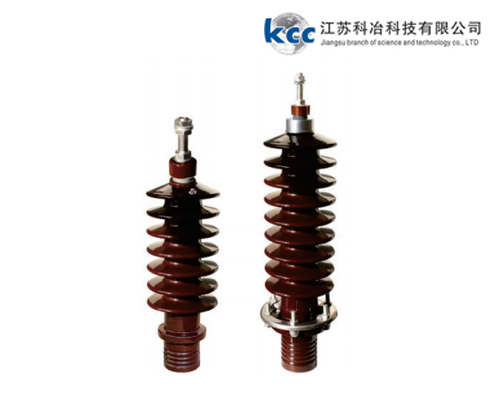

武汉BJL-36KV/50A-600A套管
详细介绍:

套管


变压器套管是变压器内部的高、低压引线引到油箱外部的出线装置,具有规定的电气强度和足够的机械强度。与套管连接的线圈,其电压等级决定了套管的绝缘结构。套管的使用电流决定了导电部分的截面和接线头的线构。

1、使用条件及性能

1.1、环境温度:-45℃~+40℃;1.2、海拔高度:普通型不超过1000m,防污型套管不超过2500m,特制加强型套管可满足4500m以下使用;

1.3、普通型适用于轻污秽地区,防污型适用于重污秽地区;1.4、安装方法:垂直或水平安装;1.5、套管的电气性能见下表。

2、符号含义

2.1、B-变压器用F一复合瓷绝缘D-单体瓷绝缘J-有附加绝缘Y-充油式L-穿缆式W-防污型;

22、套管型号中“/"前的数字表示额定电压(KV),“/"后的数字表示额定电流(A)。

3、订货说明

3.1、样本中只列出了套管的基本型和常用型,根据用户需求,套管中某些部位的尺寸可进行修改;

32、水平安装时建议选用法兰式套管

3.3、套管的下接线板均备用紧固件;

3.4、某些套管的实际瓷伞形状与图形可能不同;

3.5、订货时须注明型号、代号,如有特殊要求请注明。
