导电杆厂家:绝缘子的分类

2020-11-16

导电杆厂家绝缘子的分类

绝缘子按安装方法不同,可分成悬式绝缘子和支柱绝缘子;依照应用的绝缘材料的不同,可分成瓷绝缘子、玻璃绝缘子和复合绝缘子(也称生成绝缘子);依照应用额定电压不同,可分成底压绝缘子和髙压绝缘子;依照应用的环境标准的不同,派长出污秽地区应用的耐污绝缘子;依照应用电压类型不同,派长出直流绝缘子;还有各种独特主要用途的绝缘子,如绝缘横担、半导体材料釉绝缘子和配电设备用的绷紧绝缘子、线轴绝缘子和走线绝缘子等。除此之外,依照绝缘件击穿概率不同,又可分成A型即不能击穿型绝缘子和B型就可以击穿型绝缘子两大类。

悬式绝缘子广泛应用于髙压空架输电线路和发、变电所软母线的绝缘及机械固定。在悬式绝缘子中,又可分成盘形悬式绝缘子和棒形悬式绝缘子。盘形悬式绝缘子是输电线路应用最普遍的一种绝缘子。棒形悬式绝缘子在法国等我国已很多选用。

支柱绝缘子关键用以发电站及变电所的母线和电气设备的绝缘及机械固定。除此之外,支柱绝缘子常做为刀闸和断路器等电气设备的构成部分。在支柱绝缘子中,又可分成针式支柱绝缘子和棒形支柱绝缘子。针式支柱绝缘子多用以低压配电路线和通信线路,棒形支柱绝缘子多用以髙压变电所。

瓷绝缘子绝缘件由电焊工瓷器做成的绝缘子。电焊工瓷器由石英石、大理岩和黏土做原材料蛋糕烘焙而成。瓷绝缘子的瓷件表面一般以胎土遮盖,以提升 其冲击韧性,防潮侵润,提升表面光泽度。在各种绝缘子中,瓷绝缘子应用更为广泛。

玻璃绝缘子绝缘件由历经钢化解决的玻璃做成的绝缘子。其表面处在缩小预应力情况,如产生裂纹和电击穿,玻璃绝缘子将自主裂开成小碎块,俗称“自爆”。这一特点促使玻璃绝缘子在运作中不必开展“零值”检验。

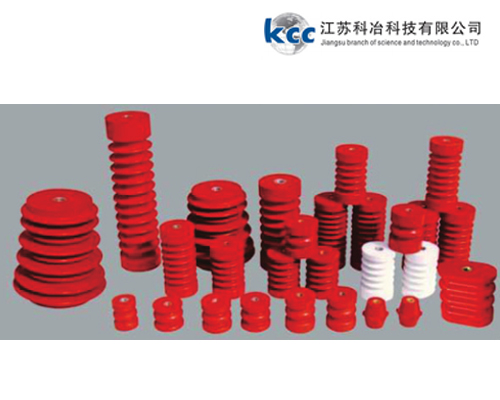

绝缘子


复合绝缘子也称生成绝缘子。其绝缘件由玻纤树脂芯轴(或芯管)和有机材料的护线套及伞裙构成的绝缘子。其特性是规格小、重量轻,抗拉强度高,抗污秽闪络特性优质。但抗老化能力比不上瓷和玻璃绝缘子。复合绝缘子包含:棒形悬式绝缘子、绝缘横担、支柱绝缘子和中空绝缘子(即复合套管)。复合套管可取代多种多样电气设备应用的瓷套,如互感器、避雷器、断路器、电容式套管和电缆终端等。与瓷套对比,它除具备冲击韧性高、重量轻、尺寸公差小的优势外,还可防止因爆碎造成的毁坏。

底压绝缘子和髙压绝缘子底压绝缘子是指用以低压配电路线和通信线路的绝缘子。髙压绝缘子是指用以髙压、高压空架输电线路和变电所的绝缘子。为了融入不同额定电压的必须,一般用不同总数的同种类单只(件)绝缘子构成绝缘子串或三节的绝缘支撑。

耐污绝缘子主要是采用提升或增加绝缘子伞裙或伞棱的对策以提升绝缘子的爬电距离,以提升 绝缘子污秽情况下的电气设备抗压强度。另外还采用更改伞裙构造样子以降低表面当然积污量,来提升 绝缘子的抗污闪特性。耐污绝缘子的爬电比距一般要比一般绝缘子提升 20%~30%,乃至大量。国家电网污闪多发性的地区习惯选用两层伞构造样子的耐污绝缘子,此类绝缘子自清理能力强,便于人力清理。

直流绝缘子关键指用在直流输电中的盘状绝缘子。直流绝缘子一般具备比沟通交流耐污型绝缘子更长的爬电距离,其绝缘件具备高些的体电阻(50℃时不少于10Ω·m),其联接金具应改装防电解浸蚀的放弃电级(如锌套、锌环)。

A型绝缘子和B型绝缘子A型即不能击穿型绝缘子,其干闪络间距不奋战击穿间距的3倍(浇注树脂类)或2倍(其他材料类):B型就可以击穿型绝缘子,其击穿间距低于干闪络间距的1/3(浇注树脂类)或1/2(其他材料类)。绝缘子干闪络间距指经过沿绝缘件外表面气体的最短距离;击穿间距指经过绝缘件绝缘材料内的最短距离。
