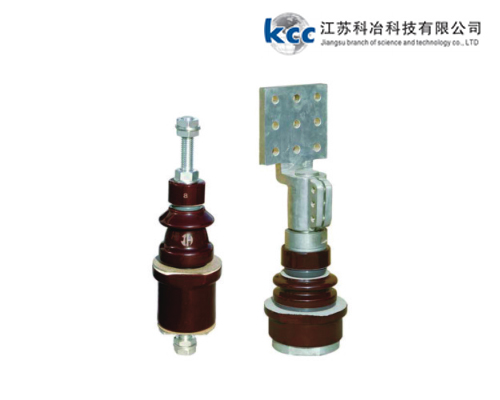

导电杆
您当前的位置 : 首 页 > 新闻资讯 > 公司新闻

变压器分接开关的常见故障

2022-04-09

变压器油箱上有"吱吱"的放电声,电流表随响声发生摆动,瓦斯保护可能发出信号,油的闪点降低。新投入的变压器,油会发出"咕噜"的声音。这些都可能是分接开关故障造成的。


分接开关故障原因有以下几种:

·分接开关接触弹簧压力不足,接触滚轮压力不均匀,降低有效接触面积,由于涂层机械强度不足而严重磨损,会导致分接开关燃烧;

·分接开关接触不良,无法承受短路电流的冲击;

·倒分接开关时,由于分头位置切换错误,引起开关烧坏;



如果发现电流、电压、温度、油位、油色和声音发生变化,应立即进行油样气相色谱分析。当鉴定为开关故障时,应立即将分接开关切换到完好的档位运行,条件答应时,应投入备用变压器,退出故障设备进行及时处理。并且在日常的运行维护中,应注重以下几点:


·切换时必须测量各分头的直流电阻,如发现三相电阻不平衡,其相间差值一般不大于三相平均值的4,线间差别一般不大于三相平均值的2,测得的相间与以前(出厂或交接时)相应部位比较,其变化不应超过2。


·调节电压分接头应按变压器铭牌图解进行,不得凭记忆调整,调整后将固定分接头螺丝拧紧,使分接头接触良好,并测量空载电压,其值不得高于额定电压的10。


·倒分接头时,应核对油箱外的分接开关指示器与内部接头的实际连接情况,以保证接线正确。在运行过程中,开关接触部分触点可能会磨损,部分触点可能会因氧化而产生氧化膜,导致分接触不良。因此,为了防止分接开关出现故障,分接开关应在正反方向旋转5周以上,以消除接触部分的氧化膜和油垢,然后调整到新位置。


·变压器外加一次电压一般不得超过相应分接头额定电压值的5。如果经试验或制造商批准,电压值可增加相应档位额定电压值10,但应遵守制造商规定或根据试验确定。


·无载调压变压器在额定电压±5范围内改变分接头位置时,其额定容量不变,若为-7.5和-10分接头时,额定容量应降低2.5和5。对于有载调压分接头位置的额定容量,应遵守制造厂规定。


·对于有载调压开关应每3月取油样作分析,运行满一年或变换次数达4000次,应换油。新投资变更5000次后,应进行吊心检查,变压器电路应安装电流闭锁装置,整定值不得超过额定电流的1.5倍。


·应记录分接头的位置,以便随时检查。
