导电杆失效是什么原因？

2022-12-30

次

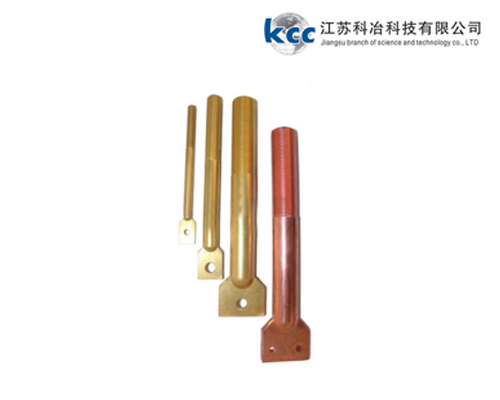

导电杆是变压器上常用的配件之一，导电杆用于变压器线圈引出线与外部高压线连接，安装于变压器顶部。一般由高压导电杆三套,低压导电杆四套组成,外部分别套另瓷瓶套管绝缘，用一个耐油胶珠和一个耐油胶垫密封。

导电杆按材质可分为黄铜(铜号)HPb导电杆和铜(铜号)CuT2)导电杆，按用途分为高压导电杆和低压导电杆。一般有110个。kv以下变压器一般标准导电杆和各种异形导电杆，以及配套的铜螺母、铜垫片、接线端子、接线排、铜标准件和非标准件。具有导电性好、电阻率低的特点，也可设计图纸定制。

通过对导杆的分析，确认导电杆失效的原因是导杆引出线与导杆焊点开裂：

一是导电杆内灌注的环氧树脂在固化过程中产生一定的内应力，

二是环氧树脂与导电杆膨胀系数差异较大，在温循试验过程中（特别是在低温下）热应力较大，

三是环氧树脂在低温下变脆.在这些因素的共同作用下，环氧树脂在与导电杆的接合面开裂，在导电杆开裂的同时在焊点处产生巨大的应力，最终切断焊点。
